Balança de plataforma eletrônica com função de impressão de etiquetas integrada

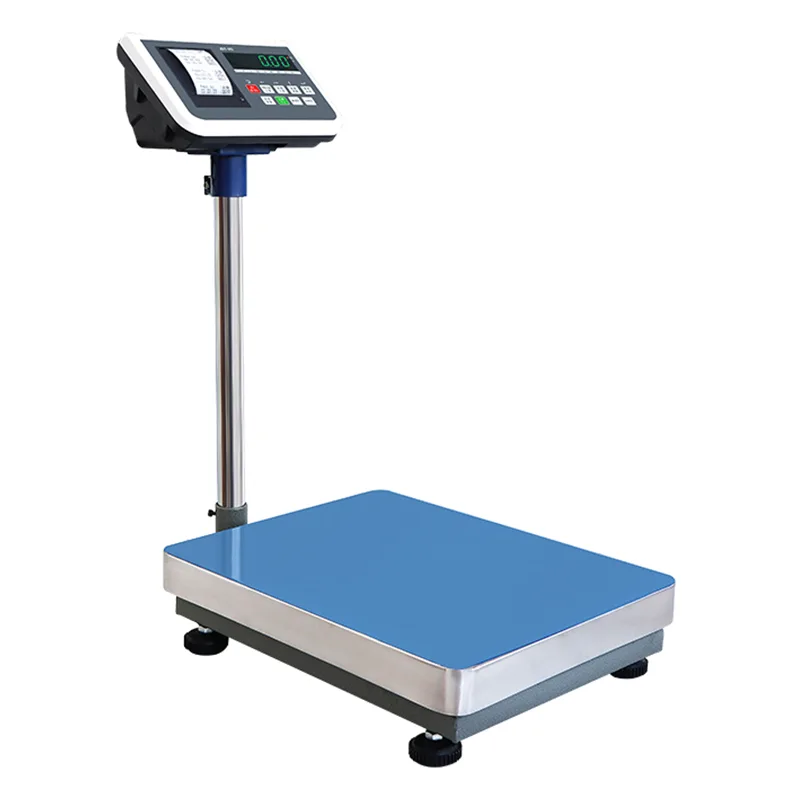

A balança de plataforma eletrônica com função de impressão de etiquetas integrada (série JDT-JT-H8) é uma estação de trabalho estacionária de pesagem e impressão fabricada pela Jiangsu Jutian Weighing Equipment Co., Ltd. Ela combina uma plataforma rígida de aço soldado, células de carga de extensômetro, um indicador digital LED e uma impressora térmica integrada em uma única unidade. O equipamento foi projetado para estações de trabalho onde os itens são pesados ​​e um registro impresso – como bilhete de peso, etiqueta de envio ou recibo de inspeção – deve ser gerado imediatamente no ponto de medição.

Ao contrário dos controladores de peso que operam em linhas de produção móveis, a balança de plataforma da Série H8 mede o peso estático depois que o item é colocado no prato e a leitura se estabiliza. A impressão é acionada manualmente pelo operador ou automaticamente mediante estabilização do peso, dependendo do modo configurado. O equipamento é adequado para docas de recebimento, áreas de embarque, pontos de verificação de produção e estações de amostragem de qualidade.

Especificações do modelo

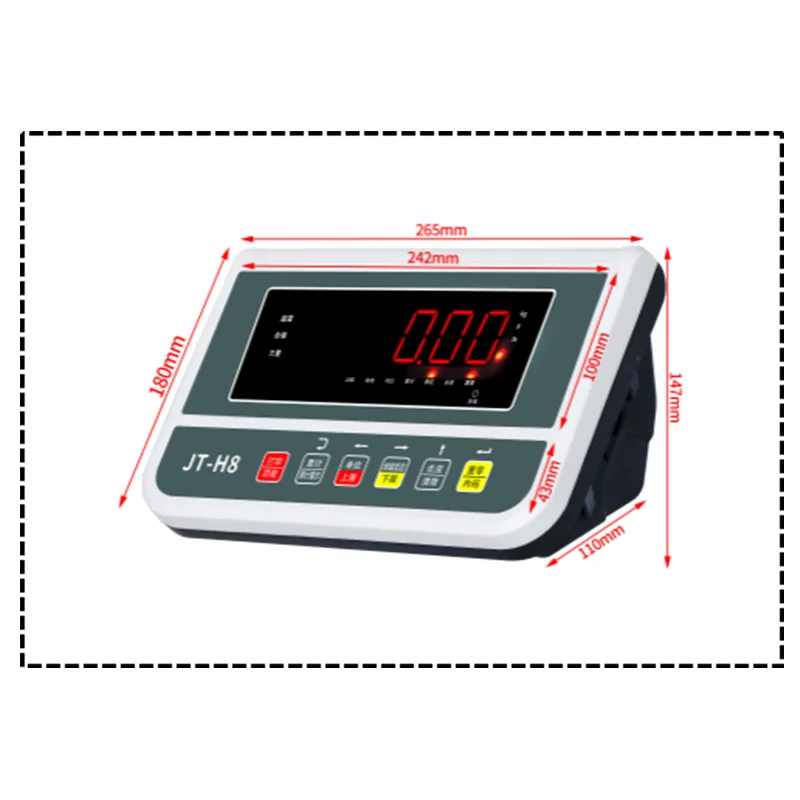

Especificações comuns:Display: Display digital LED em tubo com 32 mm de altura; Unidades: kg/g/lb (comutável livremente); Carcaça do indicador: Carcaça plástica ABS com 6 chaves mecânicas; Fonte de alimentação: AC 220V com bateria recarregável embutida de 6V 4A (dupla utilização AC/DC); Funções básicas: zeragem, tara, peso bruto/líquido, acumulação, alarme embutido, memória de peso, modo de economia de energia; Comunicação opcional: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, armazenamento USB, saída de relé, saída I/O 5V, saída analógica 4-20mA; Acessórios opcionais: luz de alarme tricolor, impressora externa, display grande, leitor de código de barras. As dimensões e os materiais da plataforma são configuráveis.

é especializada em instrumentação de pesagem há mais de 20 anos, possuindo certificação de gestão de qualidade ISO9001 e certificação de produto CE. O Centro de P&D 919 da empresa desenvolveu 68 patentes nacionais e 20 direitos autorais de software. A fabricação é conduzida em duas instalações com procedimentos padronizados que abrangem soldagem de estruturas de aço, calibração de células de carga e testes funcionais finais. Tamanhos de plataforma, materiais de estrutura e configurações de software não padronizados são suportados.

Construção de Plataforma e Integração de Células de Carga

A estrutura da plataforma de pesagem é fabricada com perfis de aço carbono, montados por soldagem contínua em todas as juntas estruturais. Após a soldagem, a moldura passa por preparação de superfície e acabamento com pintura esmalte cozido para proteção anticorrosiva em ambientes industriais internos. O prato de pesagem é construído em aço inoxidável, proporcionando uma superfície durável e fácil de limpar em contato direto com os itens pesados.

Para instalações com requisitos ambientais específicos, materiais de estrutura alternativos podem ser especificados no momento do pedido. A construção completa da estrutura em aço inoxidável 304 está disponível para ambientes de lavagem, áreas de processamento de alimentos ou locais com alta exposição à umidade. Para processamento químico ou aplicações em atmosfera marinha, o aço inoxidável 316 pode ser especificado para maior resistência à corrosão por pite e em fendas.

As células de carga são do tipo extensômetro, configuradas em um arranjo multiponto abaixo da plataforma para fornecer leituras de peso estáveis, independentemente da posição da carga dentro da área da plataforma. A capacidade da célula de carga corresponde à capacidade nominal da plataforma com uma margem de projeto apropriada para acomodar breves condições de sobrecarga encontradas no uso industrial. Os cabos de sinal da célula de carga são direcionados através de conduítes selados até o invólucro do indicador.

Design de fonte de alimentação e operação em modo duplo

A balança opera com energia elétrica CA (220 V) em condições normais, com uma bateria recarregável integrada de 6 V 4 A que fornece capacidade de backup e operação sem fio. A arquitetura de alimentação dupla atende a diversas funções práticas em ambientes industriais. A bateria carrega automaticamente quando a balança é conectada à alimentação CA e fornece tempo operacional suficiente para um turno de trabalho completo sob padrões de uso típicos.

A operação sem fio permite que a balança seja posicionada em locais onde as tomadas elétricas não são imediatamente acessíveis, como estações de inspeção temporárias, áreas de docas de carga ou pontos de recebimento externos sob abrigo. A bateria também mantém a operação durante breves interrupções de energia, evitando a perda de dados durante as transações de pesagem. Um indicador de bateria fraca no display LED alerta o operador quando é necessário recarregar. O modo de economia de energia reduz o brilho da tela e a atividade do processador durante períodos inativos para prolongar a vida útil da bateria.

Fluxo de trabalho de impressão e modos operacionais

A impressora térmica integrada aceita rolos de papel térmico padrão ou etiquetas adesivas. A impressão é iniciada pelo operador através de uma tecla dedicada no teclado da membrana indicadora ou configurada para ser acionada automaticamente quando uma leitura de peso estável é obtida e o peso excede um limite mínimo. O conteúdo impresso é configurável e pode incluir valor do peso (líquido ou bruto), unidade de medida, data e hora, número sequencial do bilhete e texto do cabeçalho definido pelo usuário.

O indicador fornece funções básicas de pesagem, incluindo redefinição de zero, tara manual e predefinida, alternância de exibição de peso bruto/líquido e acumulação de peso para lotes de vários itens. A função de alarme integrada suporta configurações de limite de peso superior e inferior com alerta sonoro quando o peso medido estiver fora da faixa aceitável. A memória de peso retém o último peso e os totais de acumulação através de ciclos de energia.

Locais típicos de implantação

FAQ (Perguntas Frequentes)

Qual é a diferença entre a construção de plataformas em aço carbono e aço inoxidável?
O aço carbono com acabamento em esmalte cozido proporciona resistência estrutural para ambientes industriais internos padrão. O acabamento da pintura protege contra a corrosão atmosférica, mas pode ser danificado por impacto ou produtos químicos agressivos. O aço inoxidável 304 oferece resistência inerente à corrosão em toda a espessura do material e é recomendado para processamento de alimentos, produtos farmacêuticos, químicos ou ambientes úmidos. O aço inoxidável 316 oferece resistência adicional a cloretos e é adequado para atmosferas marítimas ou de processamento químico.

Quanto tempo dura a bateria durante a operação sem fio?
A duração da bateria depende da frequência de uso, do brilho da tela e do uso contínuo da impressora. Sob uso intermitente típico com impressão moderada, a bateria suporta um turno completo de trabalho. A impressão contínua de grandes lotes reduzirá o tempo de execução. O indicador de bateria fraca fornece aviso prévio antes do desligamento automático. A recarga completa com alimentação CA requer várias horas.

A função de impressão pode ser acionada automaticamente quando um item é colocado na balança?
A balança pode ser configurada para imprimir automaticamente quando a leitura do peso se estabilizar e exceder um limite mínimo predefinido. Este modo de impressão automática é adequado para pesagem repetitiva de itens semelhantes onde não é necessário pressionar manualmente as teclas. Para aplicações que exigem verificação do operador antes da impressão, o modo de disparo manual também está disponível.

Quais interfaces de comunicação estão disponíveis para conectar a balança a um computador ou rede?
As interfaces opcionais incluem RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi e 4G IoT. Eles suportam a transmissão de dados de peso para um PC, PLC ou sistema host conectado. O formato de dados específico e o protocolo de transmissão são configurados para corresponder ao sistema receptor. O armazenamento USB permite a exportação em lote de registros de peso para análise offline.

Como a balança é calibrada após a instalação ou realocação?
A calibração é realizada utilizando pesos de teste certificados e apropriados à capacidade da plataforma. O procedimento – ponto único ou multiponto – é acessado através do teclado indicador seguindo o menu de calibração no manual do usuário. Para capacidades de várias centenas de quilogramas, são recomendados vários pontos de calibração em toda a faixa para verificar a linearidade. A verificação da calibração em intervalos regulares é recomendada como parte do sistema de qualidade da instalação.
